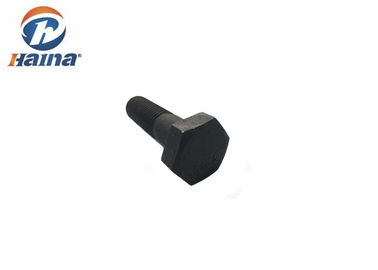

أسود الكربون الصلب ألن الهيكلية / سبائك الصلب ASTM A325 عرافة رئيس الترباس

أسود الكربون الصلب ألن الهيكلية / سبائك الصلب ASTM A325 عرافة رئيس الترباس

وصف

البراغي السداسية ، والمعروفة أيضًا باسم براغي الرأس السداسية ، ومسامير الرأس السداسية ، ومسامير الرأس السداسية ، والبراغي السداسية أو البراغي الميكانيكية ، هي خيار شائع في البناء والصيانة. رؤوس سداسية الأضلاع: تحتوي البراغي السداسية على ستة رؤوس ، وهو المعيار الصناعي لمسامير الرأس المطروقة ، ومن السمات الشائعة للمسامير ذات الرأس السداسية سطح الحشية أسفل الرأس مباشرةً لإنتاج ختم أفضل. تم إنتاجه بالفعل ضمن نطاق تسامح أكثر إحكامًا ويمكن استخدامه في أي مكان باستخدام مسمار برأس سداسي.

عدة مفاهيم حول البراغي عالية القوة 1. وفقًا لمواصفات فئة أداء البراغي 8.8 أو أعلى ، تسمى الترباس عالي القوة.المعيار الوطني الحالي مدرج فقط في M39 ، لمواصفات الحجم الكبير.على وجه الخصوص ، يبلغ طول البراغي عالية القوة أكثر من 10 ، 15 مرة ، الإنتاج المحلي لا يزال قصيرًا.

التمييز بين البراغي عالية القوة والمسامير العادية:

البراغي عالية القوة أكبر من البراغي العادية من نفس المواصفات.

مادة البراغي العادية مصنوعة من Q 235 (A 3).

مادة الترباس عالية القوة 3 فولاذ أو مواد أخرى عالية الجودة ، مصنوعة بعد المعالجة الحرارية ، تعمل على تحسين القوة.

الفرق بين الاثنين هو الاختلاف في قوة المادة.

من منظور المواد الخام:

البرغي ذو القوة العالية مصنوع من مادة عالية القوة.إن البرغي والصمولة والحشية الخاصة بالمسمار ذو القوة العالية مصنوعة من الفولاذ عالي القوة.35CrMoA ، إلخ. البراغي الشائعة مصنوعة من فولاذ Q235 (ما يعادل A 3 في الماضي).

من وجهة نظر درجة القوة: براغي عالية القوة ، تستخدم على نطاق واسع.شائع الاستخدام 8.8s و 10.9s درجتين للقوة ، حيث 10.9 درجة هي الأغلبية ، يجب أن تكون درجة قوة الترباس العادية منخفضة ، بشكل عام 4.4 درجة.الصف 4.8 والصف 5.6 والصف 8.8.

من وجهة نظر خصائص الضغط: تستخدم البراغي عالية القوة قوة دفع وتحول القوة الخارجية عن طريق الاحتكاك.ترتبط البراغي العادية بمقاومة قص البراغي وضغط جدار الفتحة لنقل قوة القص ، وتكون قوة الشد المسبق صغيرة جدًا عند شد الجوز.بالإضافة إلى القوة العالية للمادة ، يمارس الترباس عالي القوة قوة دفع كبيرة ، مما يتسبب في قوة البثق بين الأعضاء الموصلة ويجعل قوة الاحتكاك عمودية على اتجاه المسمار كبيرة جدًا.تتأثر قدرة تحمل البراغي عالية القوة بشكل مباشر على الشد ، ومقاومة الانزلاق ونوع الفولاذ.

وفقًا لخصائص الضغط ، يتم تقسيم نوع المحمل ونوع الاحتكاك.طريقتا الحساب مختلفتان.يجب استخدام الحد الأدنى من المواصفات M12 للمسمار عالي القوة ، والذي يشيع استخدامه M16 / M30 ، والأداء غير المستقر للمسمار الكبير الحجم بعناية في التصميم.

تخصيص:

تطبيق:

الترباس ذو القوة العالية من نوع الاحتكاك: مناسب لشعاع هيكل الإطار الفولاذي ، اتصال العمود ، اتصال شعاع الويب الصلب ، توصيل شعاع الرافعة الثقيلة للورشة الصناعية ، نظام الفرامل والهيكل المهم تحت الحمل الديناميكي

البراغي عالية القوة: وصلات القص في الهياكل التي تسمح بقدر صغير من الانزلاق أو تتعرض لأحمال ديناميكية غير مباشرة.

مسامير ذات قوة شد عالية: عندما يتم سحب البراغي ، تكون قوة التعب منخفضة.تحت الحمل الديناميكي ، لا تزيد قدرتها على التحمل عن 0.6P (P هي القوة المحورية المسموح بها للبراغي).لذلك ، فهي مناسبة فقط للتحميل الساكن ، مثل وصلة شفة التراكب ، وصلة من النوع T وما إلى ذلك.

مميزات:

و

يتميز اتصال الترباس عالي القوة بمزايا البناء البسيط ، والأداء الميكانيكي الجيد ، والإزالة ، والتعب ، ويمكن استخدامه بشكل دائم تقريبًا.وتحت الأحمال الديناميكية دون تخفيف وغيرها من المزايا ، تعد طريقة اتصال واعدة ، وهي حاليًا أكثر طرق اتصال البناء شيوعًا للمسامير ذات القوة العالية الخاصة.مفتاح ربط البراغي ، دفع البرغي لإنتاج ضخم ومتحكم فيه ، يكون للجوز واللوحة ، وفقًا لمبدأ تفاعل القوة ، نفس حجم موصل الضغط المسبق.

تحت تأثير الضغط المسبق ، سيكون هناك احتكاك كبير على طول سطح القطعة المتصلة.من الواضح أنه طالما أن القوة المحورية أصغر من قوة الاحتكاك هذه ، فلن ينزلق العضو ، وهو مبدأ توصيل الترباس عالي القوة.في نفس الوقت ، هذه هي ميزة البراغي عالية القوة.

يعتمد اتصال البرغي عالي القوة على الاحتكاك بين أسطح التلامس لمنع المفصل من الانزلاق ، وذلك لجعل سطح التلامس به احتكاك كافٍ.من الضروري زيادة قوة التثبيت للعضو ومعامل الاحتكاك لسطح التلامس للمكون.تم أخذ هذه النقطة في الاعتبار بشكل كامل في تصميم الترباس النقدي في بداية التصميم.تتحقق قوة التثبيت بين المكونات من خلال تطبيق قوة الشد على البرغي.لذلك يجب أن تكون البراغي مصنوعة من الفولاذ عالي القوة ، وهو ما يُعرف بوصلات البراغي عالية القوة.

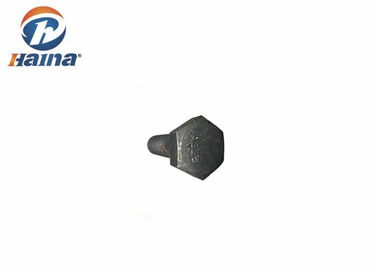

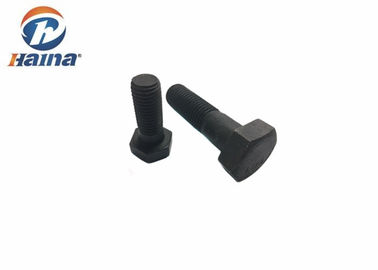

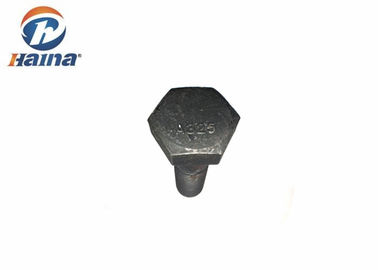

المزيد من الصور:
